QHZCJ系列多功能铡草机设备简介

QHZCJ系列多功能铡草机

一、QHZCJ系列多功能铡草机主要用途

铡草机主要适用于棉秆、玉米秸秆、豆秸、谷秸、麦秸及各种草类的切碎。该机结构合理，性能先进，工作可靠、安全，操作、维修方便，根据用户要求可与12马力柴油机配套使用。自带行走轮，固定、流动作业均可使用。是生物燃料发电厂、造纸厂、畜牧场、饲养厂必备的机械设备。

二、QHZCJ系列多功能铡草机结构简介

该机结构主要有自动喂入机构、动力传动机构、铡切输送机构、行走机构、机架、壳体及安全防护装置等部分组成。

自动喂入机构：主要有喂入链条、链轮、传动链条、喂入齿辊、喂入护板、拉簧及支架。

2、动力传动离合机构：主要有主轴、主轴皮带轮，电机皮带轮，离合器齿轮箱、传动齿轮、传动轴及万向节叉等。

3、铡切机构：主要有喂入台、定刀片、动刀片、动刀固定盘。

4、行走机构：主要有牵引、转向前轮、后轮。

三、QHZCJ系列多功能铡草机主要技术性能参数

四、QHZCJ系列多功能铡草机的安装与调整

1、检查机器上所有连接螺栓是否紧固可靠。特别注意动、定刀片的紧固螺栓其牢固情况。

2、用手转动机器主轴皮带轮，检查动刀盘有无阻滞、碰撞现象。打开上机壳，转动刀盘，检查动、定刀间隙是否在0.5～1.5mm范围内，否则用动刀片调整螺栓或移动定刀片进行调整。如果间隙过大或过小，只用调整螺栓调整不能达到要求，可松开刀盘与主轴的固定螺丝，移动

刀盘来达到规定的间隙要求。

3、锁紧上壳体，壳体两边的锁紧手柄受力要均匀，并且牢固可靠。转动主轴皮带轮，同时扳动变速箱换向手柄，使离合器和锥齿轮处在接合状态，检查传动系统有无卡滞及不正确声响。

4、各传动部件上的润滑点，油咀、油杯、油孔加注润滑油；开式传动齿轮、链轮滴注机油，齿轮箱内加注1.2升机油。

5、将电机架安装在机架上，螺栓要紧固，然后把电动机安装在电机架上，接通电源，检查电动机旋转方向是否正确，电动机旋转方向应与机器主轴旋转方向相同。

6、将三角带安装在电机皮带轮和主轴皮带轮上，电机轮和主轴轮的外端面在同一平面内，即两轮相对应的带槽截面在同一平面内，移动电动机张紧三角带，各条三角带的张紧程度相同，然后紧固电动机固定螺

栓。

7、电动机接通电源，机器在空运转状态，调整输送链的张紧度，输送链中部下垂量在30～50mm为宜。调整时用松紧从动轴两端的调整螺栓进行，保持主、从动轴平行，链条处在两护板中间，不得过紧或过松。

切草的长度由Z主Z从齿轮控制，由Z主Z从齿轮的齿数可得到下列四种长度。

五、QHZCJ系列多功能铡草机的安全使用和操作要求

1、操作人员熟读产品使用说明书。

2、正确选择电动机，电动机皮带轮和主轴皮带轮的原装机尺寸不许随便变更，严禁超速。

3、开机前检查各连接件固定螺栓是否紧固，上壳体锁紧是否可靠；用手转动主轴皮带轮，检查有无碰撞现象及异常声响，电动机皮带轮旋转方向是否正确，各润滑点是否加注润滑油，否则不准开机。

4、操作人员应穿紧袖工作服；不准戴手套；长发者要戴工作帽；未满16周岁少年及满60周岁以上老人及未掌握操作规程的人不准单独作业；严禁酒后或过度疲劳时开机作业。

5、工作时，操作者的手不得靠近喂入辊；不准用木棒、铁棒捅喂入辊。所有人员必须与传动皮带及各传动部件保持一定距离，严禁出料口前站人。

6、严禁金属、石块、木块及未脱粒的玉米棒等硬物混入铡切。

7、工作过程中，如发现异常声响，应立即停机检查，机器调整或维修时要锁定主轴。

8、更换动、定刀片的紧固螺栓、螺母时，要选用8.8级或8.8级以上的高度螺栓、螺母，不准用强度低于8.8级的螺栓、螺母代替。更换动刀片时，同时安装使用的刀片重量应相同，动刀盘修理后要做静平衡。

9、清理工作现场时，必须停机后进行。

六、QHZCJ系列多功能铡草机的维护与保养

1、经常检查各紧固件及连接件的完整情况和紧固情况，防止松动或脱落。

2、所有传动部件的润滑点，每工作班次加注一次润滑油，最先工作40小时磨合期内，每2～4小时加注一次润滑油，齿轮箱每工作一个月要进行清洗并更换润滑油。

3、机器作业结束后要彻底清除机内外杂物及尘土，各部件擦试干净，各传动部件上的润滑点要加注润滑油，并要机器空转数圈，然后存放在干燥的库房内，防止风吹雨淋锈蚀机器。

4、机器若经常使用，每月要进行维护保养一次。

七、QHZCJ系列多功能铡草机的常见故障与排除方法

八、QHZCJ系列多功能铡草机的随机附件及易损件

1、产品使用说明书　　1份　　　　6、电动机皮带轮　　　1个

2、产品合格证　　　　1份　　　　7、机油壶　　　　　　1个

3、“三包”服务凭证　　1份        8、三角带（B2260—3根）

4、电动机支架        1套        9、抛料口            1个

5、电机支架安装螺栓、螺母1套

易损零件：

九、用户须知

A. 根据《中华人民共和国产品质量法》和《中华人民共和国消费者权益保护法》规定，我公司产品使行三包服务，承担产品三包责任和义务。凡我公司产品，在三包有效期内如发现因制造质量引起的故障，用户凭产品使用说明书及发货票凭证且本机标牌合格证齐全，我公司视具体情况负责包修、包退或包换。

B. 三包服务内容不含如下情况：

1、因使用、维修、保养不当造成的损坏和早期磨损。

2、因自行改装或自行调整、拆卸产品说明书中规定不允许的零部件产生的后果。

3、无三包凭证、有效发货票、合格证及永久性标志，又不能证明所购产品属三包有效期内的产品。

4、三包凭证或发票上的产品规格型号与要求三包的产品规格型号不符或已涂改的。

5、发生故障后，未保持损坏原状，或者未征得厂家同意自行处置，使对故障原因无法做出技术鉴定的。

6、因不可抗力造成的故障。

7、易损件不在三包范围内（如动刀片、定刀片、连接销、拉簧、粉末冶金套、行走胶轮）。

8、动刀盘、主轴、变速箱保修期为十二个月；其余零部件保修期为六个月。

9、滚动轴承保修1个月。

十、QHZCJ系列多功能铡草机需注意的重要事项

1、开机前必须熟读使用说明书，熟悉机器结构和性能。如不按说明书规定操作机器，发生人身或机器损伤事故自负责任。

2、用户不得随意更换规定外任何型号规格的电动机、不准改变电机皮带轮及主轴皮带轮尺寸大小，否则出现问题后果自负。

3、用户自行改装机器产生的后果自负。

4、用户不可超范围使用机器，不可将直径20mm以上的树枝、未脱粒的干玉米棒等不准进入铡切，否则损坏机器自负责任。

本说明书内容如有更改，恕不另行通知。

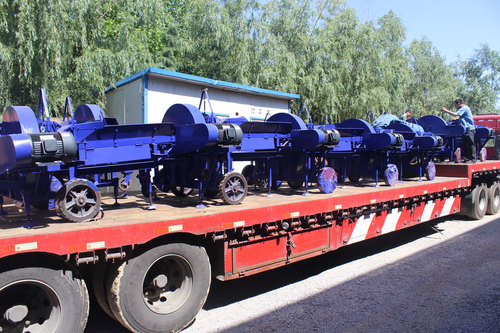

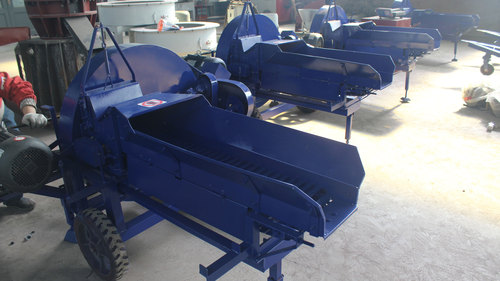

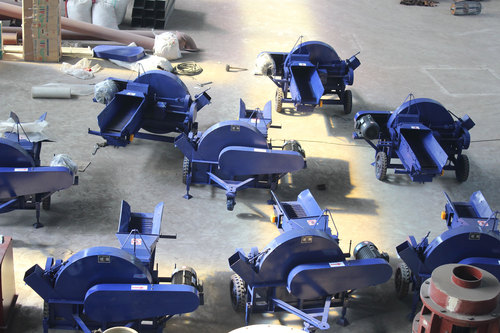

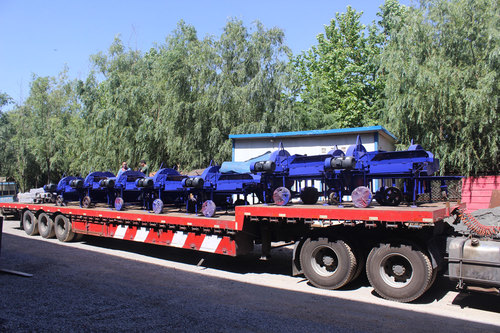

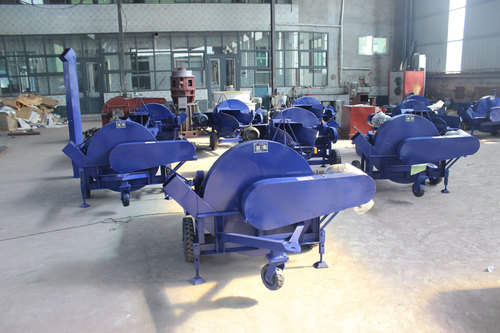

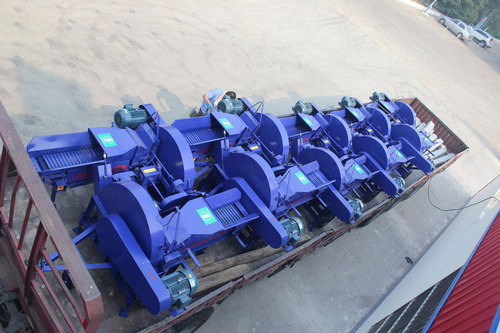

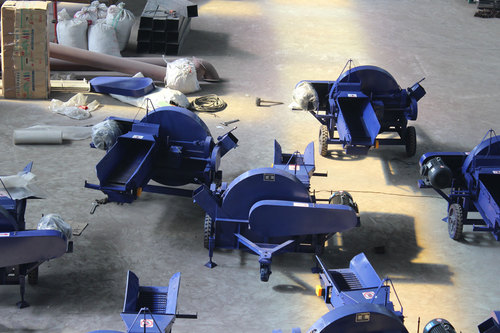

十、QHZCJ系列多功能铡草机实物照片

十二、售后服务

本公司提供整套完备的售后服务，确保每一个客户都能够：会使用设备、会更专业的保养设备，为每一位客户都提供一套更适合自身发展的可行性方案，真正让设备成为每一位客户的赚钱机器。关注客户所需要的每一个细节，给您一个更加完美的购机体验，助力您实现事业腾飞！
